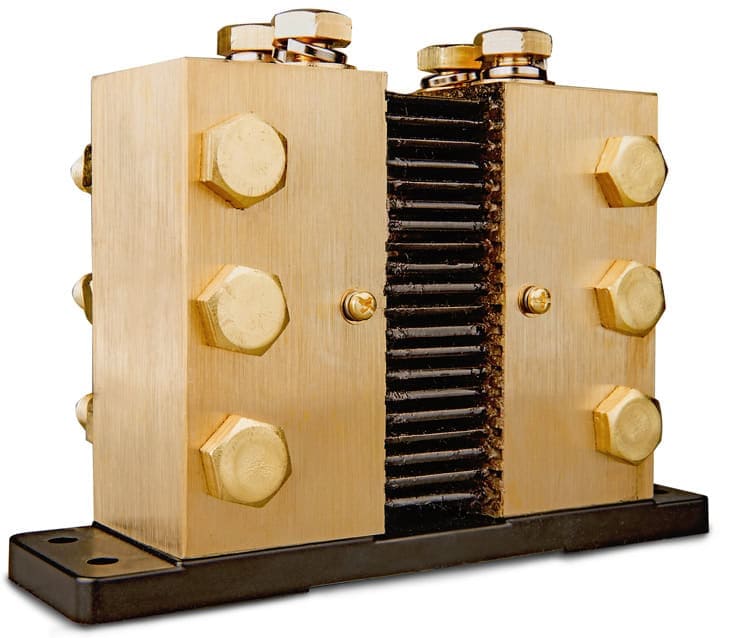

Shunt 1000a/50mv-0,5 / 2xm10

Descripción

Derivación de servicio pesado para medir corrientes de hasta 1000 amperios. Esta es una derivación de 1000A / 50mV, otras están disponibles hasta 6000 amperiosExtracto del manual de instrucciones de la BMV sobre el uso de derivaciones alternativasEl BMV se suministra con una derivación de 500A / 50mV. Para la mayoría de las aplicaciones, esto debería ser adecuado; sin embargo, el BMV se puede para trabajar con una amplia gama de derivaciones diferentes. Se pueden utilizar derivaciones de hasta 9999A y / o 75 mV. Si utiliza una derivación diferente a la suministrada con la BMV, proceda de la siguiente manera:1. Desatornille la PCB de la derivación suministrada.2. Monte la PCB en la nueva derivación, asegurándose de que haya un buen contacto eléctrico entre la PCB y la derivación.3. Conecte la derivación y el BMV como se muestra en la guía de instalación rápida.4. Siga el asistente de instalación (sección 1.1 y 1.2).5. Después de completar el asistente de configuración, configure la corriente de derivación y el voltaje de derivación adecuados de acuerdo con la sección 4.2.5, configuración número 65 y 66.6. Si el BMV lee una corriente distinta de cero incluso cuando haysin carga y la batería no se está cargando: calibre la lectura de corriente cero (consulte la sección 4.2.1, número de ajuste 09)
